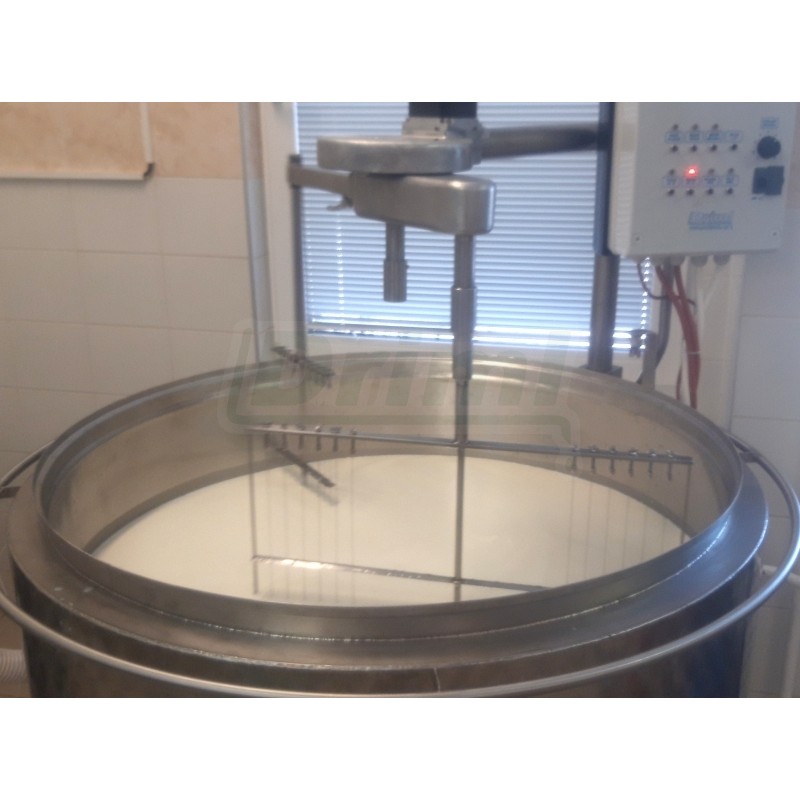

Šaržový paster - sýrařský kotel MSKD H 400, do 90°C, 24 kW, 400V, s planetovou harfou a el. naklápěním

• Multifunkční sýrařský kotel  Driml,  400 litrů mléka , s tříramennou planetovou sýrařskou harfou + vrtulové míchadlo a elektricky ovládaným naklápěním kotle

• Pasterizátor mléka MSKDH 400 DRIML
• Maximální objem tříplášťové nádoby :                                    450  L

• Doporučený maximální objem zpracovávaného mléka :         400  L

• Doporučený minimální objem zpracovávaného mléka  :           60  L

• Příkon  :                                                                   24  kW, volitelně 30 kW

• Jištění :                                                                   Jmenovitý proud 40A.
• Připojení :   Průřez měděného vodiče mezi jističem a svorkovnicí silového vypínače 40A,  400V,  50Hz   musí být minimálně 6 mm²   ( t.j. ? 2,8 mm)

• Ochrana  :                       Je vyžadován  proudový chránič  0,03  mA

• Požadovaný stavební otvor:                                                    120 cm
• Maximální  ? :                            1180 mm  (kruhová zábrana / madlo)

• Max. ? kotliny  1000 mm

• Max hloubka kotliny   - 570 mm u výpusti
• Výška s míchadlem 1300mm
• Maximální výška s otočným a odjímatelným ramenems řídící jednotkou   1950mm

• Demontovatelný podvozek s pojezdem ( kotel v rozloženém stavu projde stavebním otvorem 900mm !        Nutno dohodnout předem! )
• Možnost ohřevu sekundárně ohřátou vodou (nutnost připojení na oběhové čerpadlo)

• Selenoidní ventily pro teplou a studenou vodu

• Regulace otáček míchadla v rozsahu  2 - 25 ot/min

• Možnost změny smyslu otáček míchadla
• Digitální záznamové zařízení :  Zapisuje průběh teplot v čase.  Prostřednictvím zápisu na flash disk je možný přenos dat do PC

• Řídící jednotka PLC s dotykovým displejem  umožňuje programování ohřevu,  výdrží na stanovené teplotě,  chlazení,  míchání, záznam o průběhu teplot v čase,  teplotní diagram - vše v automatickém cyklu řízeném počítačem.

• Umožňuje zcela automatický, opakovatelný provoz s možností manuálního zásahu bez ztráty kontinuity zápisu.

• Regulace otáček míchadla - harfy v rozsahu  4 - 40 ot/min

• Možnost programování počtu otáček pro každý krok v jednotlivých profilech
• Digitální záznamové zařízení :  Zapisuje průběh teplot v čase.  Prostřednictvím zápisu na flash disk je možný přenos dat do PC

• Řídící jednotka PLC s dotykovým displejem  umožňuje programování ohřevu,  výdrží na stanovené teplotě,  chlazení,  míchání, záznam o průběhu teplot v čase,  teplotní diagram - vše v automatickém cyklu řízeném počítačem.

• Umožňuje zcela automatický, opakovatelný provoz s možností manuálního zásahu bez ztráty kontinuity zápisu.

• 9 programovatelných předvoleb - profilů,  každá se 5 kroky (nastavení cílové teploty  a doba výdrže na nastavené teplotě, následně stroj směřuje k dosažení zadání v dalším kroku)

• V každém kroku je možné nastavit dva stupně otáček 1. při běhu  k nastavené teplotě  a 2.při výdrži
• Teplotní diagram přímo na obrazovce

• Možnost přednastavení  konstant průběhu ohřevu a chlazení

• Segvenční způsob ohřevu (100%,  77% a 33% instalovaného výkonu)

• Kalibrace teploty

• Zvuková signalizace ,  volitelná po ukončení každého naprogramovaného kroku, případně při ukončení procesu

• Možnost manuálního ovládání prostřednictvím spínačů

• Možnost napojení chladicího agregátu - přímé ovládání z řídícího panelu

• Teplotní čidlo v jímce cca 8cm nad dnem - pro automatickou činnost musí být zaplavené - minimální náplň

• Čtyři nerezová pojezdová kola

• Elektrické výklopné zařízení pro vylití syrovátky  a snadné mytí s regulovatelnou výškou zdvihu (až 150 mm)
• Ovládání naklápění přímo z ovládacího panelu
• Při naklápění téměř vyprázdněného kotle musí být přední kola po obou stranách vypouštěcího ventilu zabrzděná. Naklápět zcela naplněný kotel je zakázáno!

• Otočný držák řídící jednotky - kompaktní provedení - možnost manipulace

• Kotel je kompletně vyrobený z nerezové oceli AISI 304
• Výška kotle po hranu kotliny 880 mm,

• Maximální výška 1950mm  (horní hrana odjímatelné skříně řídící jednotky)

• Kotlina je opatřena dvoudílným průhledným víkem s madly

• Výpust s klapkou 70mm manuálně ovládaná pákou.

Multifunkční   sýrařský kotel o objemu 400 litrů.   Celonerezové, tříplášťové provedení,  síla plechu 1,5mm.      400 V,  50 Hz, 24 kW.   Podmínka připojení:  proudový chránič 0,3 mA. Připojení na svorkovnici Hl. vypínače    Perfektní dílenské zpracování spolu s jednoduchým ovládáním  zaručuje výborný uživatelský komfort.   Kotel je kompletně vyrobený z nerezové oceli AISI 304 a vyhovuje veškerým standardům v potravinářském průmyslu a normám CE !
Kotel je určen k pasterizaci mléka a následnou výrobu sýrů a kysaných mléčných výrobků.   Jako další využití se nabízí chlazení a uchovávání mléka,  možnost vaření piva,  pasterizace moštů, výroba marmelád,   zavařování ovoce,  vaření,  provádění zabíjaček atd.   Řídící jednotka PLC s dotykovým displejem  umožňuje programování ohřevu,  výdrží na stanovené teplotě,  chlazení,  míchání, záznam o průběhu teplot v čase,  teplotní diagram - vše v automatickém cyklu řízeném počítačem.  Jednoduché ovládání pomocí dotykového displeje s možností vlastního programování a vkládání do paměti.   Automatické ukládání dat průběhu pasterizace a dalšího tepelného zpracování na flash disk. V kterémkoli okamžiku řízeného procesu je možné přejít na manuální ovládání základních funkcí kotle. Tato možnost je určena především jako pojistka pro případnou poruchu na PLC řídící jednotce. Manuální ovládání však vyžaduje přítomnost obsluhy. Při ručním řízení se tedy logicky nezapisuje průběh teplot na flash disk.  Nad dotykovým displejem jsou umístěny ovládací spínače s kontrolními diodami. V systémovém menu je možné plynule nastavit četnost logování - tedy např. zaznamenávání teploty po 2 sekundách, nebo po 30sekundách.  Možnost zobrazení zaznamenaných dat nebo jejich tisku  na PC v datech, nebo různých grafech. Podmínkou je otevření souboru v programu Microsoft Excel.  Řídící jednotka umožňuje pro snadné opakování technologických postupů naprogramovat  9 programů - receptur každý o 5 krocích  Předvolby je též možné kombinovat, čímž dostaneme násobky naprogramovaných kroků.   Počítač sbírá data z  teplotního a pohybového čidla.  Snímač teploty je  pevně zabudován v lehce odnímatelném,  bajonetovém deflektoru, který zabezpečuje dokonalé promíchání obsahu kotle. Na deflektoru je cejchování litráže pro hrubou orientaci o množství zpracovávaného mléka.  Motor míchadla je umístěn na otočné konzole. Snímač otáček míchadla je umístěn v horní části převodovky     Po odejmutí míchadla a deflektoru se uvolní aretační šroub a konzola s motorem se vytočí  zcela mimo profil kotle.  Tím se uvolní pracovní prostor pro krájení syřeniny,  či další činnost.  Základní otáčky míchadla: 17 ot/min. Certifikát na mazadlo převodovky míchadla pro bezpečný styk s potravinami.  Plynulá regulace otáček míchadla  Možnost změny otáček při vymíchávání ocení každý, kdo to s výrobou sýrů myslí vážně!  Vrtulové míchadlo je lehce odjímatelné jednou rukou pomocí bezpečnostní pojistky rychlospojky.  Lehkým zvednutím volného pojistného kroužku se hřídel míchadla oddělí od motoru (rozpadne se).  Toto velice praktické řešení slouží současně jako bezpečností prvek, kdyby došlo k zachycení jedné ruky otáčející se vrtulí, což je velmi nepravděpodobné, protože pomaloběžná vrtule je u dna a ponořená do mléka.  Kotlina má dvoudílné víko s průchodem pro hřídel míchadla a deflektor s čidlem.    Selenoidní ventily pro přívod teplé a chladicí vody do mezipláště jsou umístěny  ze spodní strany. Pro nouzové ovládání jsou určeny dva manuální pákové kulové ventily    Odvod chladicí vody je řešen výpustí na  1" hadici.    Dno kotle je ploché, na stěny napojené velkým rádiusem  a  pro úplné vypuštění obsahu  je spádované k vypouštěcímu  ventilu s klapkou a pojistkou proti nechtěnému vypuštění o průměru  70mm.  Konstrukce kotle je dvouplášťová,  přetlaková, s bezpečnostním přetlakovám ventilem nastaveným na  0,5 Bar   Bezpečnostní zábradlí, které slouží jako madlo k manipulaci, ale  i k odkládání nářadí.    Ovládací prvky - hlavní vypínač se silovou elektroinstalací a dotykový displej   s počítačem jsou umístěny   ve společné skříni, která je na otočné konzole v úrovni očí.   Propojení zařízení čtyřmi sdruženými kabely v ochranné, snadno omyvatelné flexibilní trubce. Toto řešení nejlépe splňuje hygienicko bezpečnostní požadavky na každodenní dokonalou očistu.  Snadná údržba je podpořena co možná najjednoduššími tvary bez špatně čistitelných zákoutí a štěrbin.
Pro tuto velikost kotle  je vhodný příkon topné spirály 24 kW, ale pokud by to dělalo problémy s ohledem na stávající elektroinstalaci v objektu,  je možné nainstalovat pouze  18kW. - 32A Výkon topného tělesa má samozřejmě zásadní vliv na dobu ohřevu.  Pokud by byl kotel vyhříván sekundárně z jiného zdroje - tedy teplou vodou ze zásobníku ohřátého  jakýmkoli jiným způsobem  (spalováním dřeva, plynu, bioplynu, solární  nebo geotermální energií) postačí k dohřevu a regulaci pouze 12  kilowat.
